Produkcja:

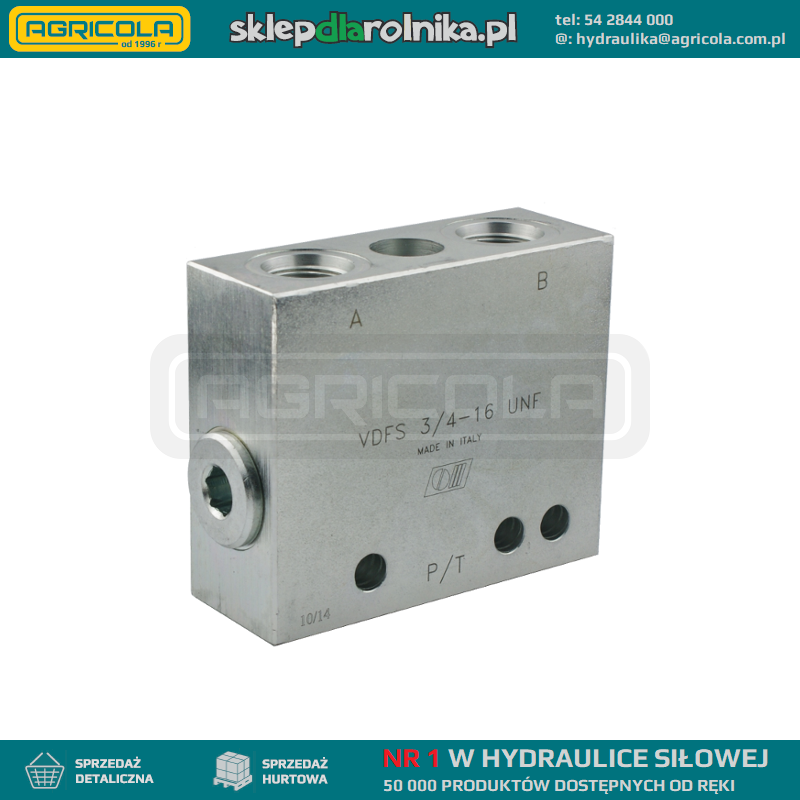

Oryginalny włoski produkt marki Oleodinamica Marchesini, symbol: VDFS 3/4" - 16 UNF; 1.35.53.001

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, budownictwie i przemyśle.

Stosowany jest do hydraulicznego sterowania znacznikami śladów w siewnikach, sadzarkach do ziemniaków i podobnych maszynach.

Podłączenie:

Przyłącz P/T do linii zasilającej np. do gniazda w ciągniku lub jednego z dwóch portów w sekcji rozdzielacza. Przyłącz A i B do siłowników jednostronnego działania a w przypadku siłowników dwustronnych, podłącz A i B do portów przy dolnych komorach odpowiedzialnych za wysuw tłoczysk.

Dwa pozostałe porty z siłowników połącz trójnikiem i poprowadź do drugiego gniazda w ciągniku lub 2 portu w sekcji rozdzielacza.

Dane techniczne:

• Maksymalny przepływ: 40L/min
• Ilość otworów hydraulicznych w korpusie: 3
• Gwinty wewnętrzne w korpusie: 3/4'' - 16 UNF
• Materiał: stal galwanizowana
• Maksymalne dopuszczalne ciśnienie: 350 bar

• Waga: 1,830 kg

Zakres temperatur i typ oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

Zasada działania:

Operator po odpowiednim połączeniu zaworu z siłownikami może dowolnie przełączać pozycje znaczników, nie wysiadając z kabiny ciągnika.

Zawór jest przystosowany do siewników w których sterowanie znacznikami odbywa się za pomocą dwóch siłowników jednostronnego działania lub dwóch siłowników dwustronnego działania. Zawór daje możliwość sterowania siewnikiem w ciągnikach z jednym wyjściem hydraulicznym jak i z dwoma wyjściami hydraulicznymi.

Sekwencja zdarzeń po puszczeniu ciśnienia oleju na P/T:

Znacznik A się wysuwa - Znacznik A się chowa - Znacznik B się wysuwa - Znacznik B się chowa
