Zawór VMPD przelewowy podwójny z regulacją gwinty: 3/8" przepływ: 40L/min ciśnienie: 10-180bar

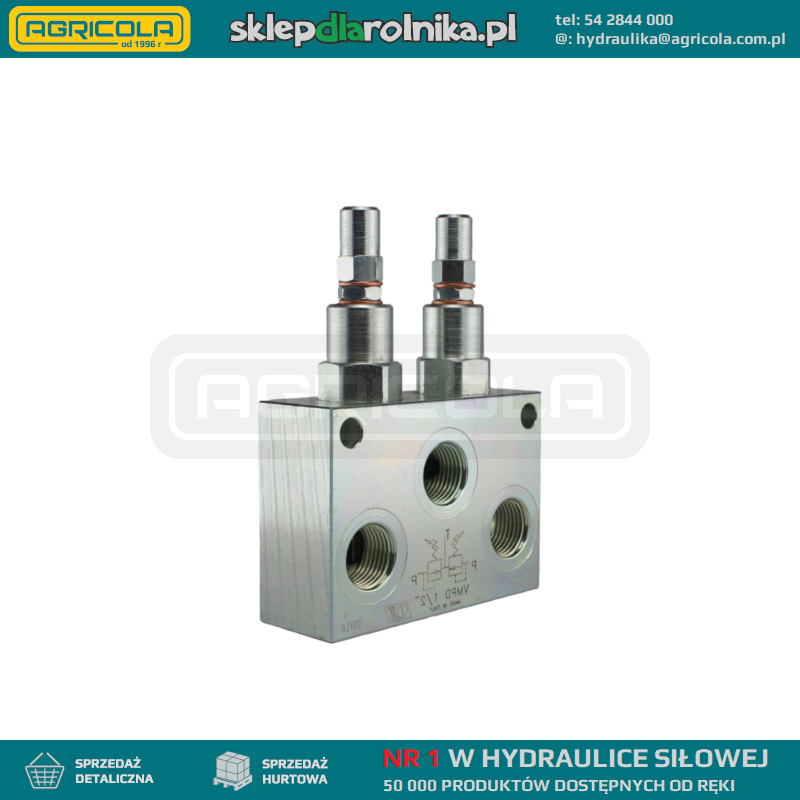

ZAWÓR HYDRAULICZNY PRZELEWOWY PODWÓJNY VMPD 3/8"

Z REGULACJĄ CIŚNIENIA 10-180 bar

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, budownictwie i przemyśle.

Zawór przelewowy (bezpieczeństwa) służy do stabilizacji oraz ograniczenia maksymalnego ciśnienia

w całym układzie hydraulicznym lub określonej jego części. Pełni typową funkcję zabezpieczającą

podczas nieprzewidywalnego przeciążenia układu hydraulicznego. Regulacja zaworu odbywa się za

pomocą pokrętła, możliwość zabezpieczenia ustawień za pomocą nakrętki kontrującej.

INFORMACJE OGÓLNE:

Podłączenie: Przyłącz oba porty P i P1 do linii hydraulicznych na których ma być kontrolowane ciśnienie.

Połącz T z linią powrotną (przelewem), prowadzącą do zbiornika oleju.

Maksymalny przepływ: 45 L/min

Ilość otworów hydraulicznych w korpusie: 5

Gwinty wewnętrzne w korpusie : 3/8''

Materiał: stal galwanizowana

 ZAKRES CIŚNIEŃ:

Dopuszczalne maksymalne ciśnienie: 180bar

Fabryczne ustawienie zaworu przelewowego: 90bar

Regulacja zaworu przelewowego: 30bar na pełen obrót

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

SCHEMAT GRAFICZNY:
