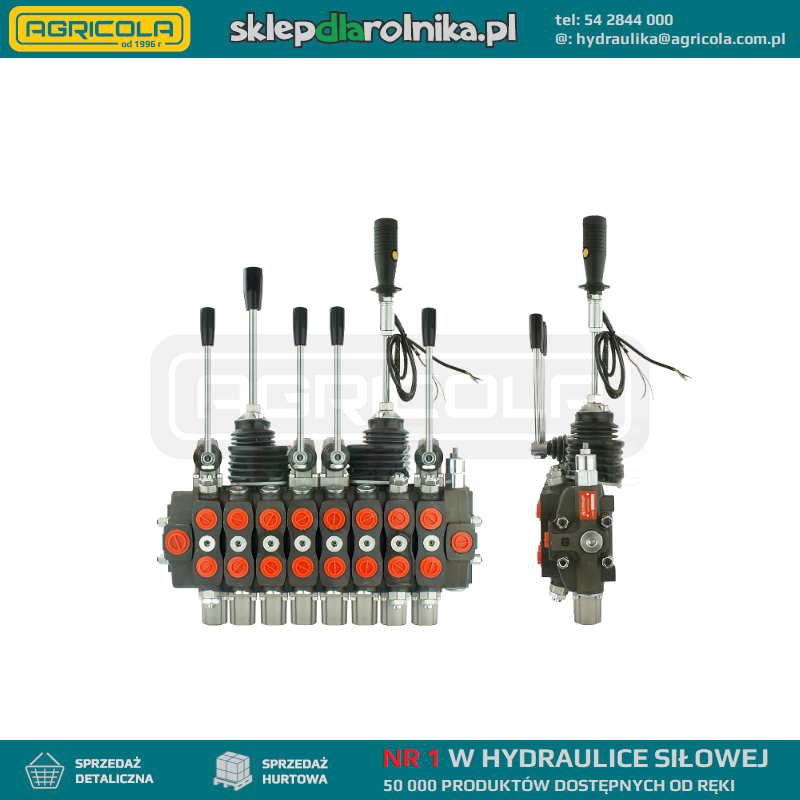

Rozdzielacz hydrauliczny do maszyn leśnych

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 1.10.56.086.6.1

Dane technicznie:

• Ilość sekcji roboczych: 8
• Maksymalny przepływ oleju: 90L/min
• Ilość przycisków elektrycznych w joystickach: 3
• Ustawienie głównego zaworu bezp.: 20MPa
• Zawory przeciążeniowe/szokowe: 2, 3, 7 sekcja
• Gwinty zasilanie (P) i sekcje: BSP 1/2"
• Gwint powrót (T): BSP 3/4"

Zastosowanie:

• Rekomendowany do sterowania: maszyna leśna, przyczepa leśna, żuraw, maszyna rolnicza, budowlana i sadownicza.

• Stosowane m.in. w maszynach producentów: Waryński, Hydro-Fast, More Maskiner, Palms, BMF, Kellfri

Budowa:

Rozdzielacz zaprojektowany w systemie modułowym, w którym każda sekcja jest oddzielnym elementem. Rozwiązanie to zapewnia indywidualną kontrolę każdej sekcji, jej ustawienie, wymianę, regenerację lub naprawę bez potrzeby wymiany całego rozdzielacza.

Dźwignia lewego joysticka bez przycisków. Dźwignia prawego joysticka z  dwoma przyciskami umiejscowionymi w górnej części rękojeści oraz jednym przyciskiem umiejscowionym z boku rękojeści.

Praca i zasada działania:

Rozdzielacz o schemacie otwartym, podczas gdy nie sterujemy żadną sekcją, olej swobodnie przepływa przez rozdzielacz do kanału powrotnego (T).

Wszystkie dźwignie i joysticki osadzone na sprężynie i automatycznie wracają do pozycji środkowej.

Wszystkie sekcje przystosowane do sterowania siłownikami dwustronnymi lub jednostronnymi oraz silnikami w jednym, lub w dwóch kierunkach.

Sekcje 2, 3 i 7 zabezpieczone zaworami przeciążeniowymi przeznaczone do sterowania wysięgnikami żurawi, rotatorów, chwytaków i innych urządzeń, w których wymagana jest kontrola ciśnienia i ciężaru ładunku.
