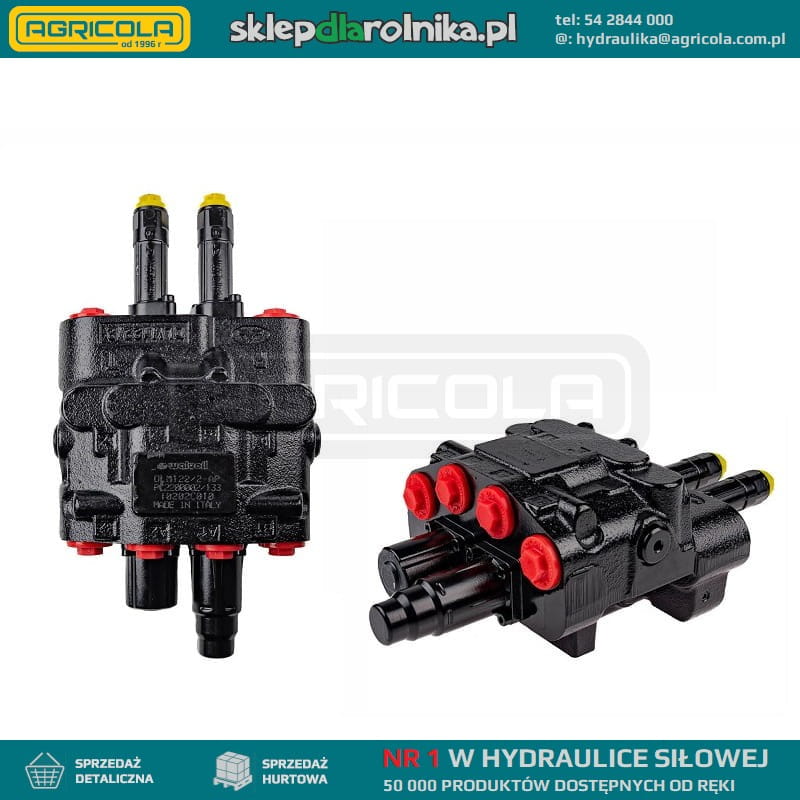

Rozdzielacz hydrauliczny DLM-122/2 z sekcją pływającą i wyjściem LS sterowany linkami do ładowacza czołowego

ROZDZIELACZ HYDRAULICZNY 2 SEKCYJNY

ORYGINALNY DO ŁADOWACZA CZOŁOWEGO

Przystosowany do sterowania ładowaczem czołowym w ciągnikach zachodnich typu John Deere i innych w

których pompa hydrauliczna wyposażona jest w system LS.

Znajduje zastosowanie wszędzie tam, gdzie ze względów bezpieczeństwa, lepszego komfortu sterowania oraz

potrzeby zachowania czystości, wymagane jest zamontowanie rozdzielacza poza kabiną. W kabinie pozostaje

tylko jednostka sterowania np. joystick. Zapewnia to brak ryzyka wycieku oleju w kabinie.

Rozdzielacz wyposażony w port wysyłający sygnał LS do pompy. Jedna sekcja posiada położenie

 pływające. Przystosowany do pracy w układach zamkniętych z systemem LOAD SENSING (MDL).

Maksymalny przepływ do 80L/min

Zalecane sterowanie rozdzielaczem za pomocą linek i joysticka.

Sterowanie cylindrami jednostronnymi i dwustronnymi.

Produkcja włoska, gwarancja: 2 lata

PODŁĄCZENIE:

Gwinty wewnętrzne w korpusie:

 Port przyłączeniowy zasilanie: 3/4''

Port przyłączeniowy powrót: 3/4''

Porty przyłączeniowe sekcje: 1/2''

Port przyłączeniowy LS: 1/4"

Przyłącza do linek:

Gwint wewnętrzny rurki: M16x1.5

Gwint wewnętrzny końcówki suwaka: M6x1.5

ZAKRES CIŚNIEŃ:

 Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 10Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 180Bar

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32 lub HL 46

SCHEMAT GRAFICZNY I HYDRAULICZNY:
