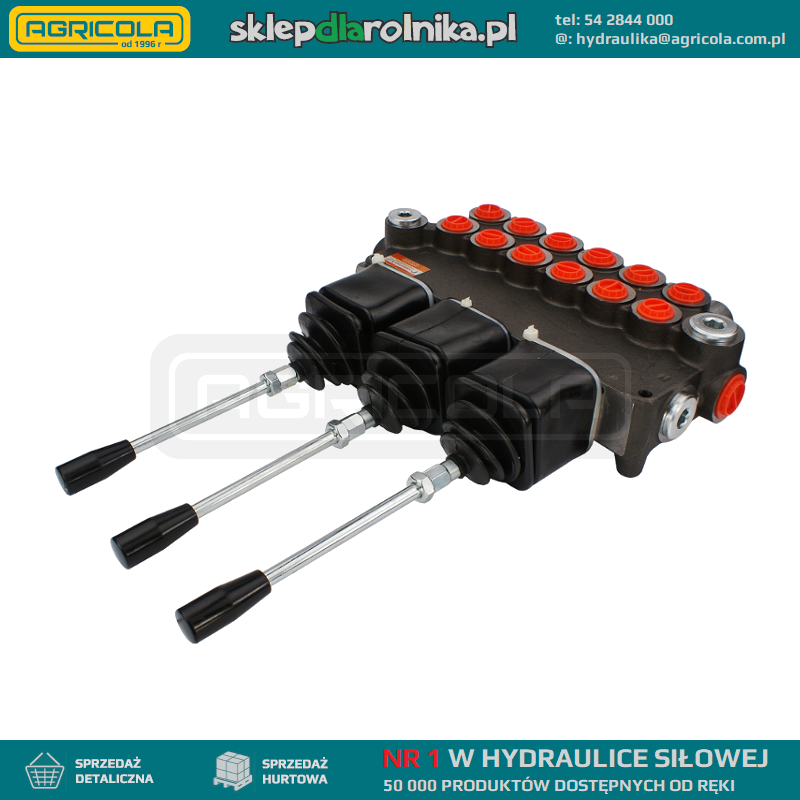

Rozdzielacz hydrauliczny 6 sekcyjny 80L sterowany trzema joystickami

ROZDZIELACZ HYDRAULICZNY 6 SEKCYJNY

STEROWANY TRZEMA JOYSTICKAMI

Posiada szerokie zastosowanie w układach hydraulicznych w budownictwie, rolnictwie i przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki,

opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki,

 maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

INFORMACJE OGÓLNE:

Maksymalny przepływ do 80L/min

Sterowanie cylindrami jednostronnymi i dwustronnymi.

Gwarancja: 2 lata

Wszystkie joysticki pięciopozycyjne na sprężynie czyli same wracają do pionu:

 Pozycja  1 neutralna (dźwnignia ustawiona w pionie) tłoczyska cylindrów stoją - olej idzie na przelew.

 Pozycja 2 robocza (dźwignia ustawiona w pozycji do przodu) tłoczysko pierwszego cylindra wysuwa się.

 Pozycja 3 robocza (dźwignia ustawiona w pozycji do tyłu) tłoczysko pierwszego cylindra chowa się.

 Pozycja 4 robocza (dźwignia ustawiona w pozycji w lewo) tłoczysko drugiego cylindra wysuwa się.

 Pozycja 5 robocza (dźwignia ustawiona w pozycji w prawo) tłoczysko drugiego cylindra chowa się.

Gwinty wewnętrzne w korpusie:

 Port przyłączeniowy zasilanie: 1/2''

Port przyłączeniowy powrót: 3/4''

Porty przyłączeniowe sekcje : 1/2''

 ZAKRES CIŚNIEŃ:

 Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 180Bar ± 30 Bar

Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przez uruchomieniem.

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32 lub HL 46

SCHEMAT GRAFICZNY:
