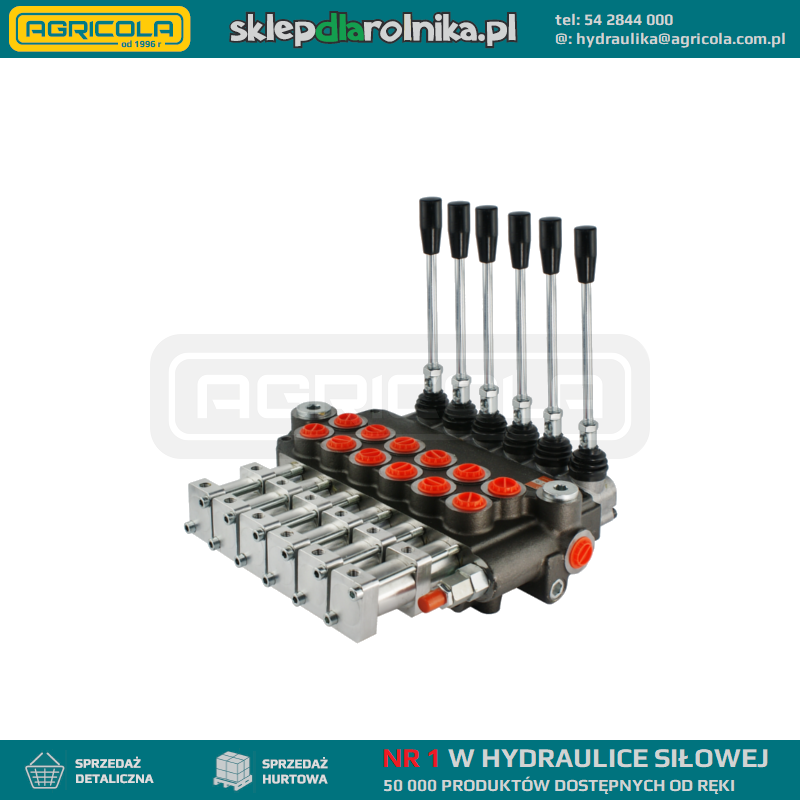

Rozdzielacz hydrauliczny 6 sekcyjny 80L sterowany pneumatycznie ( pneumatyczny )

ROZDZIELACZ HYDRAULICZNY 6 SEKCYJNY

STEROWANY PNEUMATYCZNIE LUB DŹWIGNIAMI

Posiada szerokie zastosowanie w układach hydraulicznych w budownictwie, rolnictwie i przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: pojazdy ciężarowe, maszyny

rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki,

 koparki, zamiatarki, maszyny przemysłowe  i do innych urządzeń w których rozdzielacze

 hydrauliczne sterowane są pneumatycznie.

INFORMACJE OGÓLNE:

Maksymalny przepływ do 80L/min

Sterowanie cylindrami jednostronnymi i dwustronnymi.

Gwarancja: 2 lata

  Wszystkie dźwignie trzypozycyjne na sprężynie, czyli same wracają do pionu.

 Pozycja 1 neutralna (dźwignia ustawiona w pionie) tłoczysko cylindra stoi - olej idzie na przelew.

Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko cylindra wysuwa się.

Pozycja 3 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko cylindra chowa się.

Gwinty wewnętrzne w korpusie (hydrauliczne):

 Port przyłączeniowy zasilanie: BSP 1/2''

Port przyłączeniowy powrót: BSP 3/4''

Porty przyłączeniowe sekcje : BSP 1/2''

Gwinty wewnętrzne w korpusie sterownika (pneumatyczne):

Porty przyłączeniowe: BSP 1/8"

 ZAKRES CIŚNIEŃ W UKŁADZIE HYDRAULICZNYM:

 Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 180Bar ± 30 Bar

Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przez uruchomieniem.

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32 lub HL 46

SCHEMAT GRAFICZNY:
