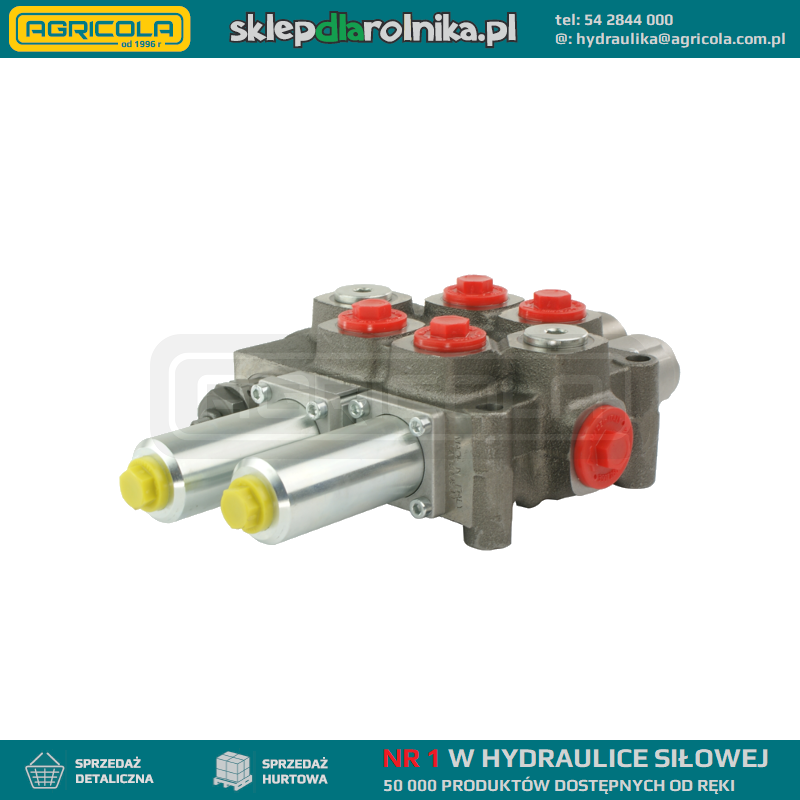

Rozdzielacz hydrauliczny 2 sekcyjny 90L/min sterowany linkami Galtech Q75 z jedną sekcją pływającą

ROZDZIELACZ HYDRAULICZNY 2 SEKCYJNY GALTECH Q75 90 L/min

Z SEKCJĄ PŁYWAJĄCĄ Z MOŻLIWOŚCIĄ WŁĄCZENIA NA STAŁE

STEROWANY JOYSTICKIEM I LINKAMI

Posiada szerokie zastosowanie w układach hydraulicznych w budownictwie, rolnictwie i przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki,

opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki,

 maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Znajduje zastosowanie wszędzie tam, gdzie ze względów bezpieczeństwa, lepszego komfortu

 sterowania oraz potrzeby zachowania czystości, wymagane jest zamontowanie rozdzielacza poza

 kabiną. W kabinie pozostaje tylko jednostka sterowania np. joystick. Zapewnia to brak ryzyka

 wycieku oleju w kabinie.

Sekcja pływająca inaczej wolny spływ, wykorzystywana m.in. do pługów śnieżnych lub w ładowaczach

 czołowych TUR. Powoduje swobodny ruch tłoczyska w cylindrach hydraulicznych, zabezpiecza

 przed uszkodzeniem elementy, które mają bezpośredni kontakt z podłożem np. lemiesz pługa.

INFORMACJE OGÓLNE:

Maksymalny przepływ do 90L/min

Zalecane sterowanie rozdzielaczem za pomocą linek i joysticka.

Sterowanie cylindrami jednostronnymi i dwustronnymi.

Produkcja włoska GALTECH, gwarancja: 2 lata

  Jeden suwak na sekcji trzy-pozycyjny na sprężynie, czyli sam  wraca do pozycji neutralnej.

Drugi suwak na sekcji cztero-pozycyjny na sprężynie, czyli sam wraca do pozycji neutralnej, czwarta pozycja

suwaka (sekcja pływająca) jest na zatrzasku.

PODŁĄCZENIE:

Gwinty wewnętrzne w korpusie:

 Port przyłączeniowy zasilanie: 1/2''

Port przyłączeniowy powrót: 3/4''

Porty przyłączeniowe sekcje: 1/2''

Przyłącza do linek:

Gwint wewnętrzny rurki: M16x1.5

Gwint wewnętrzny końcówki suwaka: M6x1.5

ZAKRES CIŚNIEŃ:

 Maksymalne ciśnienie na zasilaniu: 250 barów

Maksymalne ciśnienie na powrocie: 50 barów

Maksymalne ciśnienie na sekcjach: 300 barów

Zawór przelewowy ustawiony fabrycznie na 175 barów

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30 barów.

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32 lub HL 46

SCHEMAT GRAFICZNY
